উচ্চ-ফ্রিকোয়েন্সি গোলমালের INS পরীক্ষা
পরীক্ষার সূচনা
উচ্চ-ফ্রিকোয়েন্সি গোলমালের INS পরীক্ষা EMC ক্ষেত্র পরীক্ষার অন্তর্ভুক্ত,এবং এর মূল পরীক্ষার উদ্দেশ্য আন্তর্জাতিক স্ট্যান্ডার্ড IEC 61000-4-4 স্ট্যান্ডার্ডের সাথে একই (বৈদ্যুতিক দ্রুত ক্ষণস্থায়ী পালস গ্রুপ পরীক্ষা)এই পরীক্ষার ক্ষমতা মূলত জাপান এবং কিছু এশীয় দেশের গ্রাহকদের জন্য।

উচ্চ-ফ্রিকোয়েন্সি গোলমালের INS পরীক্ষা

এই পরীক্ষাটি প্রধানত সার্কিটের সুইচিং ডিভাইসগুলিকে সিমুলেট করে, যেমন রিলে ইত্যাদি। যখন তারা চালু বা বন্ধ হয়, সার্কিটের বর্তমান দ্রুত পরিবর্তন হবে।যদি সার্কিটে ইন্ডাক্টিভ উপাদান থাকে, বর্তমানের দ্রুত পরিবর্তন তাত্ক্ষণিক উচ্চ-ভোল্টেজ হস্তক্ষেপ উত্পাদন করবে। এই ধরনের হস্তক্ষেপ একটি বিস্তৃত বর্ণালী (২ গিগাহার্টজ পর্যন্ত) রয়েছে, যা সংযুক্ত, প্রতিফলিত হয়,ডিভাইসের ভিতরে পাওয়ার ক্যাবল এবং প্রিন্টেড সার্কিট বোর্ডের তারের মাধ্যমে আইসি দ্বারা রেজোনান্ট এবং শক্তিশালী করা হয়ব্যবহারের সময় ইলেকট্রনিক পণ্যগুলির স্থিতিশীলতা নিশ্চিত করার জন্য, তাদের উপর এন্টি-ইনফেরেশন টেস্ট (ইএমএস) সম্পাদন করা প্রয়োজন।একটি উচ্চ ফ্রিকোয়েন্সি পালস জেনারেটর ব্যবহার করে, পরীক্ষিত নমুনার উপর সরাসরি পালস সিগন্যালের বিভিন্ন গ্রুপ প্রয়োগ করা হয় এবং নমুনার বিরোধী হস্তক্ষেপের ক্ষমতা পূর্ববর্তী নমুনার পারফরম্যান্সের পরিবর্তনের ভিত্তিতে মূল্যায়ন করা হয়,পরীক্ষার পরে এবং পরীক্ষার সময়.
পরীক্ষার অ্যাপ্লিকেশন বস্তু
কেন্দ্রীয় নিয়ন্ত্রণ প্যানেলের মত ইলেকট্রনিক সরঞ্জাম
সাধারণ মানদণ্ড
এনইসিএ টিআর-২৮ঃ উচ্চ ফ্রিকোয়েন্সি গোলমাল পরীক্ষকগুলির জন্য পরীক্ষার সূচক

JEM TR-177: বৈদ্যুতিক যন্ত্রপাতি এবং ডিভাইসের জন্য উচ্চ ফ্রিকোয়েন্সি গোলমাল পরীক্ষকগুলির জন্য পরীক্ষার সূচক

JEC 0103_2005: নিম্ন ভোল্টেজ নিয়ন্ত্রণ সার্কিট পরীক্ষার মান

পরীক্ষার যন্ত্র

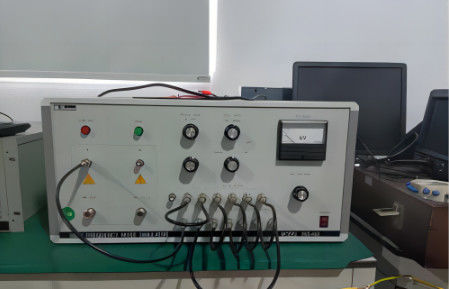

উচ্চ ফ্রিকোয়েন্সি পালস জেনারেটর

উচ্চ ফ্রিকোয়েন্সি পালস জেনারেটর

মডেলের তথ্যঃ

মডেলঃ INS-40A

আউটপুট ইমপ্লান্ট এম্প্লিচুডি (50Ω লোড): রাইটাকুলার ইমপ্লান্ট 0~2KVmax±10%

ওপেন সার্কিট আউটপুট ইমপ্লান্ট অ্যাম্প্লিচুডঃ রাইটেঙ্গুলার ইমপ্লান্ট 0 ~ 4KVmax±10%

পলস প্রস্থঃ 50ns~1μs (50Ω লোড, 50ns ধাপ)

উত্থান সময় ≤1ns

পরীক্ষিত সরঞ্জামের পাওয়ার ক্ষমতাঃ

এসি একক ফেজঃ 220Vmax, 16Amax

একক ফেজ ডিসিঃ 220Vmax, 16Amax

পরীক্ষার পদ্ধতি

1পরীক্ষিত নমুনার পাওয়ার ইনপুট শেষের সাথে সরাসরি ইমপ্লাস আউটপুট শেষটি সংযোগ করুন একটি আউটপুট কোঅক্সিয়াল তারের সাথে।

উচ্চ-ফ্রিকোয়েন্সি গোলমাল ব্যাঘাত INS পরীক্ষার পদ্ধতি

2. পুরো মেশিন বা সংযোগ স্তর সঙ্গে সহযোগিতা, এবং কাছাকাছি ক্ষেত্র জরিপ (বৈদ্যুতিক ক্ষেত্র, চৌম্বকীয় ক্ষেত্র) ব্যবহার সরাসরি 0cm এ নমুনা শেল উপর পালস প্রয়োগ করতে।
