অগ্নি প্রতিরোধক পরীক্ষাঃ ট্র্যাকিং
পরীক্ষার মান

GB/T 4207; IEC 60112; EN IEC 60112

সংজ্ঞা

তুলনামূলক ট্র্যাকিং সূচক CTI: যখন পাঁচটি নমুনা ট্র্যাকিং ব্যর্থতা এবং অবিচ্ছিন্ন জ্বলন ছাড়া তরল 50 ড্রপ সাপেক্ষে, ভোল্ট (V) মধ্যে প্রকাশিত সর্বাধিক ভোল্টেজ মান,এবং 100 ড্রপ পরীক্ষার সময় উপাদান বৈশিষ্ট্য একটি বিবরণ অন্তর্ভুক্ত;

প্রুফ ট্র্যাকিং ইন্ডেক্স (পিটিআই): ট্র্যাকিং ব্যর্থতা এবং অবিচ্ছিন্ন জ্বলন ছাড়াই পাঁচটি নমুনার জন্য 50 টি তরল ড্রপ সাপেক্ষে সর্বাধিক ভোল্টেজ মান,ভোল্টে প্রকাশিত (V)

নমুনা

20mmX20mm এর কম নয় এবং 3mm এর কম নয় এমন প্লেনের আকারের নমুনা ব্যবহার করার পরামর্শ দেওয়া হয় (এগুলি স্তরিত করা যেতে পারে)

নমুনা পরিবেশগত প্রাক চিকিত্সা

অন্যথায় নির্দিষ্ট না করা হলে, নমুনাটি কমপক্ষে ২৪ ঘন্টা (23±2) °C এবং আপেক্ষিক আর্দ্রতা (50±10) % এ রাখা উচিত।

নমুনাটি কন্ডিশনার চেম্বার থেকে বের করার পর ৩০ মিনিটের মধ্যে পরীক্ষা শুরু করা উচিত।

যখন একটি sinusoidal ভোল্টেজ ইলেক্ট্রোড প্রয়োগ করা হয়

ভোল্টেজ পরিসীমাঃ 100V ~ 600V; ফ্রিকোয়েন্সি পরিসীমাঃ 48Hz ~ 62Hz; ভোল্টেজ পরিমাপ ডিভাইসের সর্বাধিক ত্রুটি 1.5% এর বেশি হওয়া উচিত নয় এবং পাওয়ার সাপ্লাই 0.6kVA এর কম হওয়া উচিত নয়

যন্ত্রের স্ব-ক্যালিব্রেশন

যখন বর্তমানের কার্যকর মান (0.50±0.05)A হয় (2.0±0.2) সেকেন্ডের জন্য, অতিরিক্ত বর্তমান ডিভাইসটি কাজ করা উচিত

পরীক্ষার সমাধান

সমাধান A: বিশ্লেষণগতভাবে বিশুদ্ধ অ্যানড্রাস অ্যামোনিয়াম ক্লোরাইড রিএজেন্টকে দ্রবীভূত করুন যার ভর ভগ্নাংশ প্রায় ০.১% এবং বিশুদ্ধতা অন্তত ৯৯%।৮% ডি-ইউনাইজড পানিতে একটি সমাধান প্রস্তুত করার জন্য A এর প্রতিরোধের সাথে (3.৯৫±০.০৫) ওম (23±1) ডিগ্রি সেলসিয়াসে;

সমাধান B: বিশ্লেষণগতভাবে বিশুদ্ধ অ্যানড্রাস অ্যামোনিয়াম ক্লোরাইড (NH.CI) রিএজেন্ট দ্রবীভূত করুন যার ভর ভগ্নাংশ প্রায় ০.১% এবং বিশুদ্ধতা অন্তত ৯৯%।৮% এবং সোডিয়াম ড্যাবুটাইলনাফথালিন সালফোনেট একটি ভর ভগ্নাংশের সাথে (0.500±0.002) % ডাইওনিজড পানিতে (23±1) °C এ (1.98±0.05) Ω·m এর প্রতিরোধের সাথে সমাধান B প্রস্তুত করার জন্য (বিষয়বস্তুর কিছু উপাদান নিষিদ্ধ, তাই এটি উত্পাদন করা কঠিন);

সমাধান C: বিশ্লেষণগতভাবে বিশুদ্ধ অ্যানড্রাস অ্যামোনিয়াম ক্লোরাইড (NHCI) রিএজেন্ট দ্রবীভূত করুন যার ভর ভগ্নাংশ প্রায় ০.২% এবং বিশুদ্ধতা অন্তত ৯৯%।৮% এবং একটি অ-আয়নিক সার্ফ্যাক্ট্যান্ট (অক্টোক্সিনল) যার ভর ভগ্নাংশ ০.50±0.02) % ডাইওনিজড পানিতে দ্রবণ C প্রস্তুত করার জন্য (1.98±0.05)Ω*m এর প্রতিরোধের সাথে (23±1) °C এ। দ্রবণ C এর পৃষ্ঠের টেনশন 40mN/m এর কম।

ইলেক্ট্রোড

কমপক্ষে ৯৯% বিশুদ্ধতার সাথে প্ল্যাটিনাম ধাতু, দুটি ইলেক্ট্রোডের আয়তক্ষেত্রাকার ক্রস-সেকশন (5.0±0.1) mmX(2.0±0.1) mm হওয়া উচিত এবং শেষ বেভেলের কোণটি হওয়া উচিত (30±2) °

bevel এর ফলক প্রায় সমতল হওয়া উচিত, প্রায় 0.01 মিমি ~ 0.10 মিমি প্রশস্ত

অপারেশনাল পদ্ধতি

তাপমাত্রা (23±2) °C, আপেক্ষিক আর্দ্রতা (50±10) % বজায় রাখা হয়; পরীক্ষার সমাধানটি নমুনার উপরে 35±5 মিমি;

দ্রবণটি 30 ± 5 সেকেন্ডের একটি সময়ের ব্যবধানে ইলেক্ট্রোডের কেন্দ্রে ড্রপ করে; 50 টি ধারাবাহিক ড্রপগুলির ভর 0.997g ~ 1.147g হওয়া উচিত এবং 20 টি ধারাবাহিক ড্রপগুলির ভর 0.380g ~ 0.480g হওয়া উচিত;

নমুনার উপর ৫০টি ড্রপ ড্রপ করার সময় ২৪.৫ মিনিট±২ মিনিট হওয়া উচিত।

ফলাফল নির্ধারণ

নিম্নলিখিত পরিস্থিতিতে পরীক্ষা বন্ধ করা হবেঃ

a) ওভারকরেন্ট ডিভাইস সক্রিয় করা হয়;

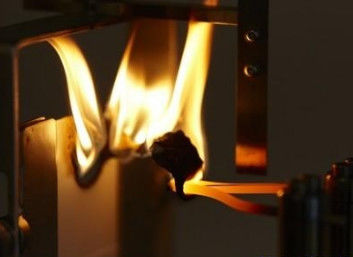

(খ) অবিচ্ছিন্ন জ্বলন ঘটে;

(গ) ৫০তম (১০০তম) ড্রপ থেকে অন্তত ২৫ সেকেন্ড সময় পেরিয়ে গেছে এবং (ক) বা (খ) এর কোন অবস্থা ঘটেনি।
